O conjunto de engrenagens componentes da série G + SHF 14 apresenta uma superfície de montagem plana e um grande orifício de passagem. Disponível em 4 relações de redução de 30: 1 a 100: 1, o SHF oferece picos de torque de 9 a 54 N • m. Composta por apenas 3 peças simples (flexspline, gerador de ondas e spline circular), a série SHF foi projetada para integração direta em máquinas e equipamentos.
1, número do modelo
Series | Tamanho | Ratio | Tipo |
SHF | 14 | 30/50/80/100 | 2A-R |
2, dados técnicos
Número do Modelo de Engrenagem | SHF-14-xx-2A-R | ||
Dados de desempenho de engrenagem | |||
Número de série | Ratio | Limite para o pico repetido de torque | Limite para torque momentâneo de pico |
SHF-14-30-2A-R | 30 | 9 | 17 |
SHF-14-50-2A-R | 50 | 18 | 35 |
SHF-14-80-2A-R | 80 | 23 | 47 |
SHF-14-100-2A-R | 100 | 28 | 54 |

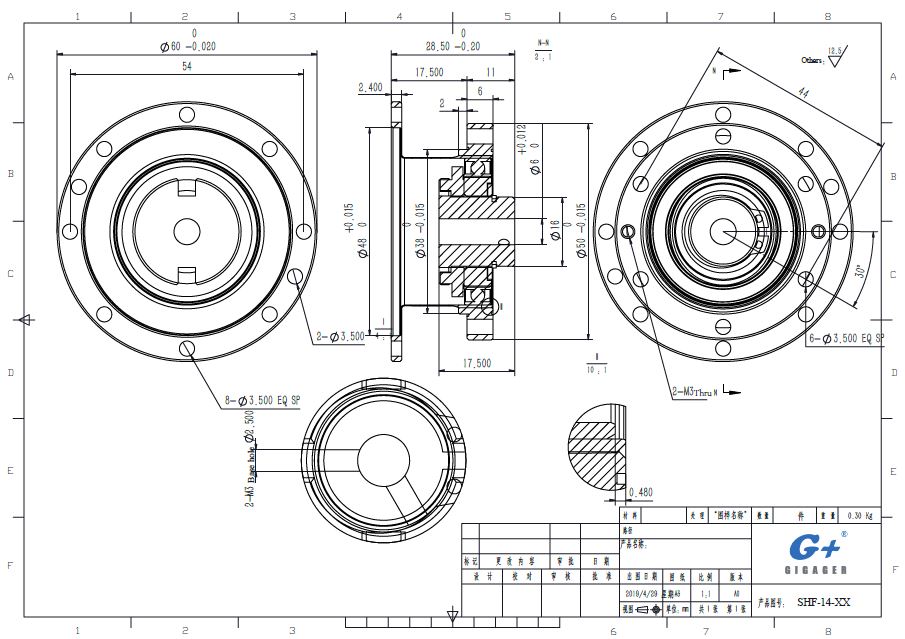

3, desenho
