■ Montagem de precisão
Durante a montagem, se houver anormalidades como deformação da superfície de montagem e montagem relutante, o desempenho do produto será degradado ou até danificado. Conforme mostrado na figura abaixo, a tabela a seguir é a precisão recomendada da concha montada.
Os dados em () são o valor do gerador de ondas integradas

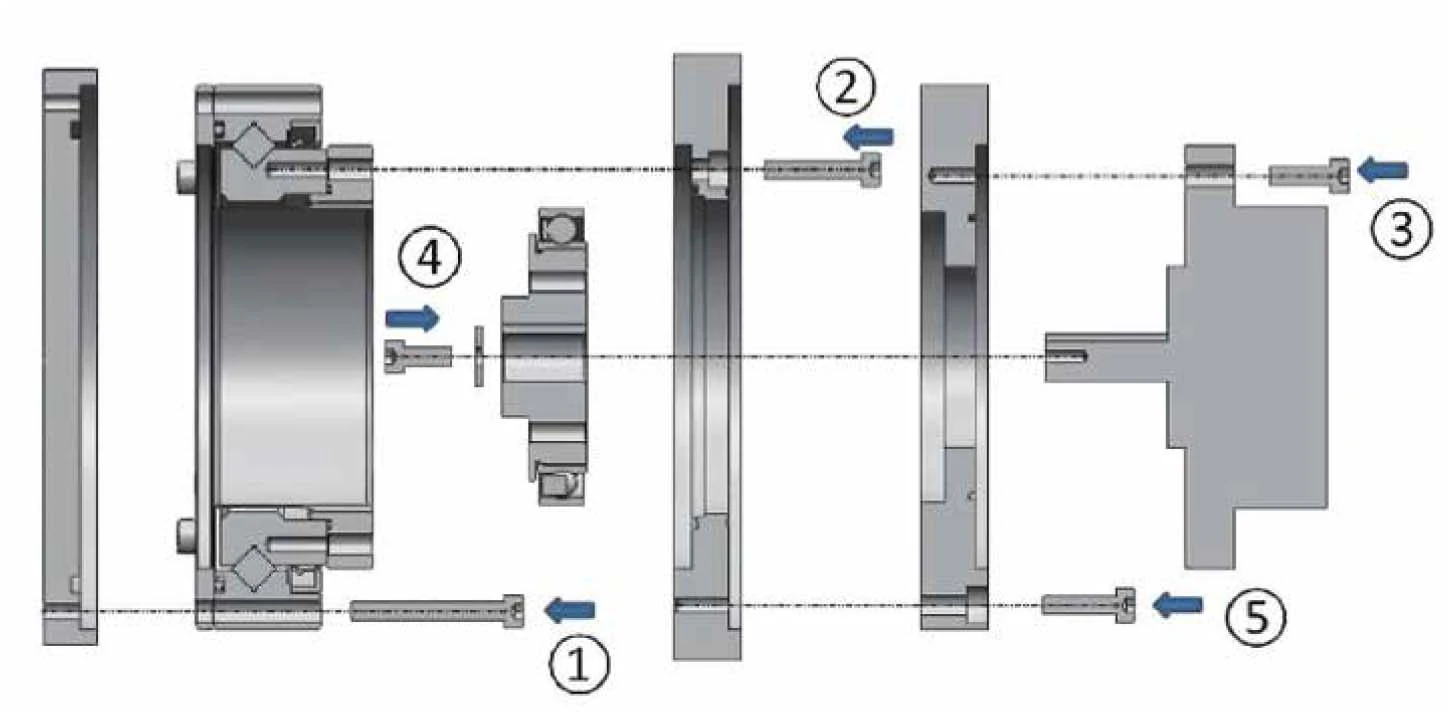

■ Método de instalação e etapa
O método de instalação da instalação do motor deve ser aplicado ao montar o motor para acelerar o redutor
Método de instalação e etapa como abaixo.
(Spline circular fixa, saída de rotação flexível, a relação de velocidade é uma relação padrão)
■ Método 1
Instale o flange da montagem do motor na superfície de montagem do motor.
Mount o gerador de ondas para o eixo de saída do motor.
Aversão do mainframe do redutor de velocidade.
④Ora a velocidade do motor em torno de 100r/min. Inicie o motor. Prenda o parafuso em cruz, aumente uniformemente 4 a 5 vezes para corresponder à força de travamento do parafuso. Para evitar falhas ou afrouxamento durante o trabalho, todos os parafusos devem ser de grau 12.9 e revestidos com o fluido de bloqueio de rosca Loctite 242.
■ Método 2
① Instale o flange no mainframe do redutor de velocidade.
② Instale o gerador de ondas no eixo de saída do motor.
③ Instale o flange para montagem do motor na superfície de montagem do motor.
④ Defina a velocidade do motor em torno de 100r/min. Inicie o motor. Prenda o parafuso em cruz, aumente uniformemente 4 a 5 vezes para corresponder à força de travamento do parafuso. Para evitar falhas ou afrouxamento durante o trabalho, todos os parafusos devem ser de grau 12.9 e revestidos com o fluido de bloqueio de rosca Loctite 242.
Observação:
Por favor, preencha a lacuna entre o gerador de ondas e o flange de montagem do motor com graxa quando o gerador de ondas voltou a ser para cima ou para baixo.
■ Precaução de instalação
O redutor de velocidade pode vibrar e causar ruído anormal ao montar da maneira errada, cumpra as precauções abaixo.
■ precaução do gerador de ondas
1. Evite a sobrecarga pressionada na posição do rolamento do gerador de ondas ao montar. O gerador de ondas
pode ser inserido suavemente girando.
2. Por favor, preste atenção para controlar a influência do deslocamento central e inclinar -se dentro do valor recomendado, quando
usando gerador de ondas integradas.
■ Precaução de spline circular e spline flexível
1. Verifique se a superfície da instalação é plana, não inclinada.
2. Verifique se não há revolta, bordas ásperas e assuntos estrangeiros no orifício do parafuso.
3. Verifique se há processamento de chanfro e evitando o processamento na posição de instalação da caixa, para evitar interferir na espinha circular.
■ Precauções para graxa
1. O rolamento flexível precisa ser uniformemente revestido com graxa, e a cavidade formada pela conexão entre o motor e o flange de montagem precisa ser preenchida com 80% de graxa.
2. A parede interna do spline flexível precisa ser uniformemente revestida com graxa, e a cavidade formada pela conexão entre o spline flexível e o flange precisa ser preenchido com 80% de graxa.
3. O desempenho da graxa mudará por temperatura, quanto maior a temperatura, mais rápida a deterioração. Para garantir a graxa sempre em boas condições, a temperatura do equilíbrio de calor da seção de alta temperatura do redutor deve ser inferior a 70 graus e o aumento da temperatura deve ser inferior a 40 graus.
4. O desgaste de cada parte móvel do redutor é afetado principalmente pelo desempenho da graxa. A graxa deve ser substituída a cada 3000 horas de operação para a unidade harmônica, se possível.
■ Outras considerações
1. Para evitar danos durante o uso, a unidade harmônica deve ser instalada sob um ambiente limpo e nenhum assunto estranho pode entrar no redutor durante a instalação.
2. Verifique se a superfície da engrenagem e o rolamento flexível do redutor sempre são totalmente lubrificados. Não é recomendável fazer a face do dente sempre voltada para cima, o que afetará os efeitos da lubrificação.
3. Instale o spline flex e a espinha circular no dispositivo primeiro e depois monte o gerador de ondas.
4. Ao instalar a máquina, o eixo longo do gerador de ondas está alinhado com o eixo longo da explicação flexível do redutor. Em seguida, corrija o redutor com o parafuso correspondente e aperte -o levemente.
5. Confirme que o engajamento entre o spline flex e o spline circular é simétrico de 180 graus, após a montagem do gerador de ondas.
6. Depois de terminar a instalação, execute -a em uma velocidade baixa (100rpm) primeiro, se houver vibração e ruído anormal, pare imediatamente e verifique se a instalação está correta ou não, ou entre em contato conosco. Para evitar danos causados por incorretos instalação.
7. Os requisitos para o plano de instalação para o redutor são: planicidade 0. 0 1mm, perpendicularidade ao eixo 0. 0,1 mm.
8. Para evitar o vazamento de graxa e manter a durabilidade do redutor, os mecanismos de vedação correspondentes devem ser usados para diferentes posições, como: vedações de óleo para movimento de rotação, anéis O para superfícies de acasalamento de várias peças e cola de parafuso para os orifícios dos parafusos.
9. Siga estritamente o orifício do bolso do redutor nos desenhos para confirmar o design do gerador de flange e onda. Se o orifício de bolso excedido, causará interferência entre a plina FlexSpline e o flange ou o gerador de ondas, afetará a vida útil do redutor.
10. O projeto de instalação do redutor deve estar de acordo com os requisitos de profundidade de instalação do gerador de ondas. A diferente profundidade de instalação do redutor.
11. Não há tratamento anti-assassinato na superfície do redutor. Se for necessário prevenção da ferrugem, aplique o inibidor da ferrugem na superfície.
