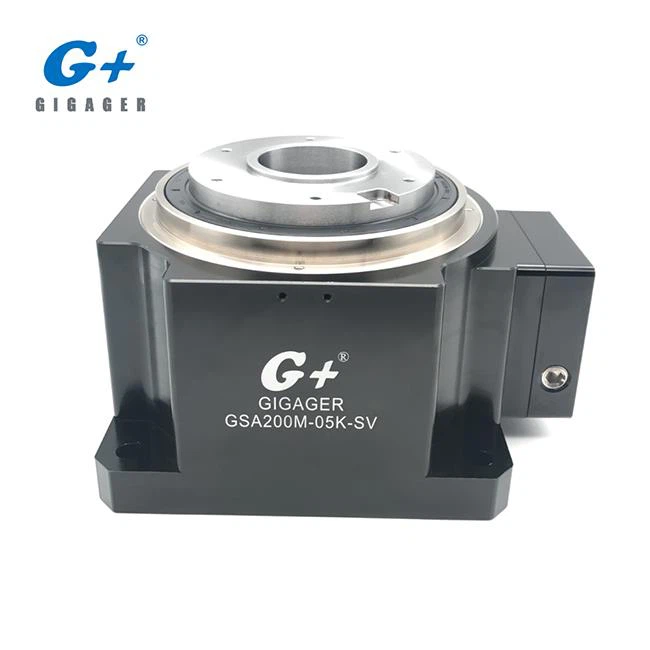

Este é o modelo de Mesa Giratória de Ângulo Reto de Precisão GSA200-05K-SV com relação de engrenagem 1: 5 tamanho de mesa 200mm para servo motor. A Mesa Giratória de Ângulo Reto de Precisão torna a fiação e a tubulação mais convenientes e simples, e as vantagens desse recurso são particularmente proeminentes em ambientes complicados de fiação e tubulação. Com seu corpo projetado de alta resistência, ele pode suportar a carga axial maior do que a mesa giratória oca até 5000N.
1. Especificação da Mesa Giratória de Ângulo Reto de Precisão GSA200-05K-SV
Parâmetro | ||
Tipo de motor | Motor de marca 750W SV | |
Torque admissível | Nm | 80 |
Velocidade de entrada permitida | rpm | 2000 |
Carga Axial Permissível | N | 5000 |
Repetibilidade | sec | ± 5 (0,001 °) |
Nivelamento da plataforma | milímetros | ± 0,005 |
Folga | min | ≦ 1 |
Peso | kg | 18 |
Parâmetro do Motor | ||
Marca | Código | Modelo |
Fuji | F | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
oriental | O | DX475 |
Delta | T | ECMA-C30807 |
* O servo motor é configurado pelo cliente. O modelo acima é apenas para referência

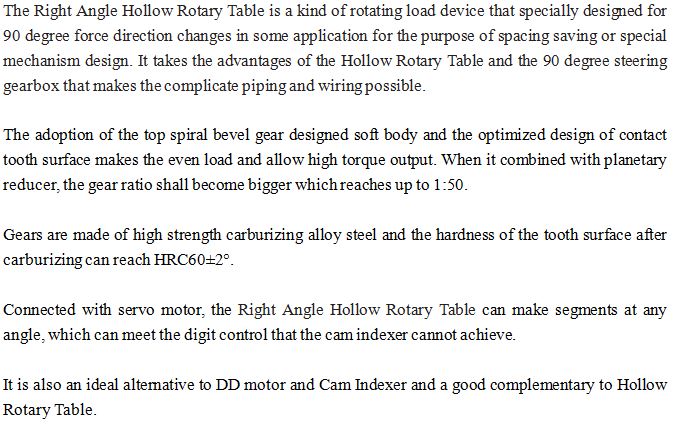

2. Qual é a Mesa Rotativa de Ângulo Reto de Precisão?
3. Quais são as características do produto da Mesa Rotativa de Ângulo Reto de Precisão?

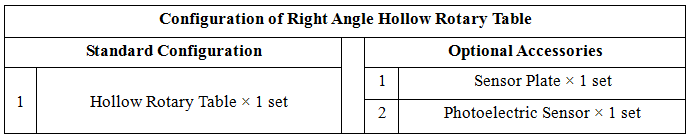

4. Configuração do Sistema da Mesa Rotativa de Ângulo Reto de Precisão
5. Quantos modelos estão disponíveis?
Para mais detalhes, consulte o catálogo em anexo. (baixe o PDF nesta página)

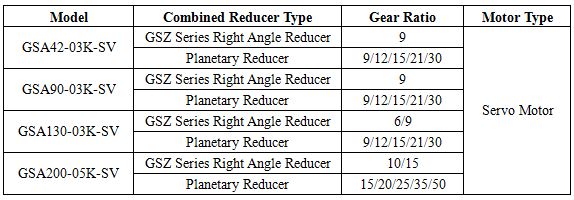

6. Como conseguir maior saída de relação de engrenagem?

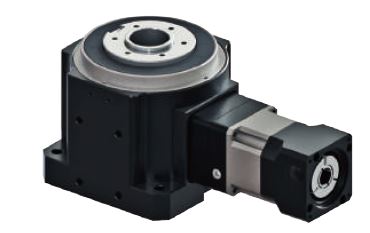

Combinação de Mesa Giratória de Ângulo Reto de Precisão com Redutor Planetário
Combinação de Mesa Giratória de Ângulo Direito de Precisão com Redutor de Ângulo Direito
7. Que tipo de dispositivo pode usar a Mesa Rotativa de Ângulo Reto de Precisão?
Para mais vídeos, por favor, clique em GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Como selecionar o modelo certo para o meu dispositivo?
Para mais informações sobre a seleção de modelos do atuador rotativo oco, consulte as páginas de seleção de modelos no catálogo.
9. Como instalar o Servo Motor na Mesa Rotativa de Ângulo Reto de Precisão?
Por favor, consulte o Catálogo ou entre em contato com nossas vendas técnicas.
10. Por que escolher o GIGAGER?
11. FAQ
Nota 1: Troca de unidade de torque
Unidade de Torque | 1 Nm | 1 N.cm | 1 kgf.m | 1 kgf.cm | 1 lbf.ft | 1 lbf.in |
1 Nm | 1 | 102 | 0,10197 | 10,197 | 0,7376 | 8,8509 |
1 N.cm | 10-2 | 1 | 1,0197 × 10-3 | 0,10197 | 7,376 × 10-3 | 8,8509 × 10-2 |
1 kgf.m | 9,8066 | 980,665 | 1 | 102 | 7,233 | 86,79 |
1 kgf.cm | 9,8066 × 10-2 | 9,8066 | 10-2 | 1 | 7,233 × 10-2 | 0,8680 |
1 lbf.ft | 1,356 | 1,355 × 102 | 0,1383 | 13,83 | 1 | 12 |
1 lbf.in | 0,113 | 11,3 | 1,152 × 10-2 | 1.152 | 8,333 × 10-2 | 1 |
Nota 2: Unidades angulares
Unidades angulares | Valor | Símbolo | Forma abreviada |
Grau | 1/360 de círculo | ° | Deg |
Minuto do arco | 1/60 grau | '(número primo) | arcmin, amin, MOA |
Arco-segundo | 1/60 de arcmin | （Duplo número primo） | arcosec |
1/1000 segundo arco | 1/1000 arcsec | mas |
