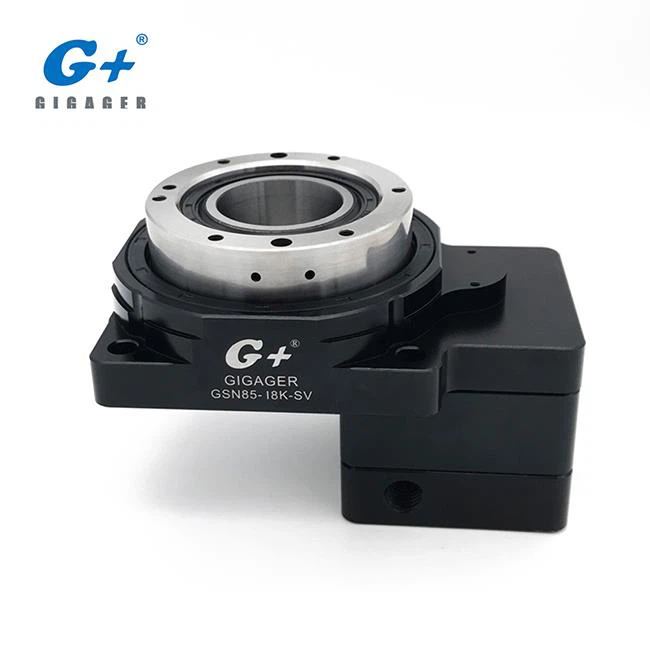

Mesa rotativa tipo SV para servo motor

O tipo SV de Mesa Giratória Oca GIGAGER também chamado de Estágio Rotativo Oco, que são projetados especialmente para a caixa de engrenagens do servomotor para aplicações de controle de movimento. Ele aproveita ao máximo a flexibilidade do servomotor, dando aos projetistas maior liberdade de design do mecanismo.

• Mesa Separada torna o design mais livre

• mesa de saída oca de grande diâmetro

• Alta Precisão de Posicionamento ≦ 1

• alta saída de torque

• Alta flexibilidade na escolha do servomotor

• Alto desempenho de custo

1. O que é a Mesa Rotativa Oca?

A mesa giratória oca é um novo tipo de dispositivo de carga rotativa. Incorporando alta eficiência de transmissão, alta precisão, alta rigidez e alto desempenho de custo, combina as vantagens do servomotor, indexador de came e motor DD, obtendo um equilíbrio entre esses três produtos.

A adoção da engrenagem cônica espiral superior e o projeto otimizado da superfície do dente de contato torna a carga uniforme e permite alta saída de torque. Quando combinado com o redutor planetário ou o redutor de ângulo reto, a relação de transmissão será maior até 1: 180.

As engrenagens são feitas de liga de aço de cementação de alta resistência e a dureza da superfície do dente após a cementação pode atingir HRC60 ± 2 °.

Equipado com o servo motor, o atuador rotativo oco pode fazer segmentos em qualquer ângulo, que pode atender o controle de dígitos que o indexador de came não pode alcançar. A precisão de posicionamento é comparável com o motor de acionamento direto, que pode realizar o posicionamento da carga de inércia em um curto espaço de tempo.


Demo para o teste do giroscópio	Eixo Rotativo Mini AB (4º eixo do CNC e 5º eixo)

2. Quais são as Características do Produto da Mesa Rotativa Oco tipo SV?

• Melhore a confiabilidade e reduza custos por meio de conexões diretas

A mesa do equipamento e o braço do robô podem ser montados diretamente na mesa de saída da mesa giratória oca. Pode economizar tempo e custo para projeto mecânico, alocação de peças, depuração de correias, etc., em comparação com o uso de peças mecânicas, como polias e correias.

• Grande relação de transmissão até 1: 180 torna possível

Com a combinação de redutor planetário ou caixa de engrenagens de ângulo reto, a relação de transmissão deve ser maior até 1: 180.

• Alternativa ideal para o DD Engine and Cam Indexer

GIGAGER Mesa giratória oca leva as vantagens de servo motor, indexador de came e motor DD, fazendo a indexação em qualquer ângulo e alto desempenho.

• Posicionamento de alta precisão sem folga

Não-backlash, precisão de posicionamento repetitivo de até ± 5 segundos de arco, precisão de posicionamento ≦ 1 arco min.

Nota: A precisão do posicionamento repetitivo é medida a uma temperatura constante (temperatura normal) sob uma carga constante.

• Estrutura oca de grande diâmetro torna a fiação e a tubulação possíveis

A fiação e a tubulação são mais convenientes e simples, e as vantagens desse recurso são particularmente proeminentes em ambientes complicados de fiação e tubulação.

3. Configuração do sistema da mesa giratória oca tipo SV

Configuração da mesa rotativa oca tipo SV
Configuração padrão		acessórios opcionais
1	Conjunto de Mesa Rotativa Oca × 1	1	Conjunto de placa de sensor × 1
		2	Conjunto de sensores fotoelétricos × 1
		3	Suporte de sensor × 1 conjunto

4. Quantos modelos estão disponíveis?

Modelo	Tipo de rolamento	Tamanho do quadro	Relação de transmissão	Torque admissível	Velocidade admissível	Momento admissível de carga de inércia
GSN60-05K-SV	Rolamento de rolo transversal	60 mm (2,36 pol.)	1: 5	5,2 Nm	300 rpm (mesa)	5 Nm
GSN85-05K-SV	Rolamento de rolo transversal	85 mm (3,35 pol.)	1: 5	8 Nm	300 rpm (mesa)	10 Nm
GSN85-18K-SV	Rolamento de rolo transversal	85 mm (3,35 pol.)	1:18	3,2 Nm	150 rpm (tabela)	10 Nm
GSN130-10K-SV	Rolamento de rolo transversal	130 mm (5,12 pol.)	1:10	32 Nm	250 rpm (tabela)	50 Nm
GSN130-18K-SV	Rolamento de rolo transversal	130 mm (5,12 pol.)	1:18	20 Nm	150 rpm (tabela)	50 Nm
GSN200-10K-SV	Rolamento de rolo transversal	200 mm (7,87 pol.)	1:10	65 Nm	250 rpm (tabela)	100 Nm
GSN200-18K-SV	Rolamento de rolo transversal	200 mm (7,87 pol.)	1:18	50 Nm	150 rpm (tabela)	100 Nm
GSB60-05K-SV	Rolamento de rolos cônicos	60 mm (2,36 pol.)	1: 5	5,3 Nm	350 rpm (tabela)	5 Nm
GSB100-08K-SV	Rolamento de rolos cônicos	100 mm (3,94 pol.)	1: 8	26 Nm	250 rpm (tabela)	30 Nm
GSB130-10K-SV	Rolamento de rolos cônicos	130 mm (5,12 pol.)	1:10	48 Nm	200 rpm (tabela)	35 Nm
GSB200-10K-SV	Rolamento de rolos cônicos	200 mm (7,87 pol.)	1:10	65 Nm	200 rpm (tabela)	45 Nm

Para mais detalhes, consulte o catálogo em anexo. (baixe o PDF nesta página)

5. Como conseguir maior saída de relação de engrenagem?

Para algumas aplicações, é necessária uma maior relação de transmissão, que pode ser obtida pela combinação de mesa giratória oca com redutor planetário ou caixa de engrenagens de ângulo reto. Abaixo está uma lista de combinações para diferentes relações de marchas.

Series	Modelo	Tipo de redutor combinado	Relação de transmissão	Tipo de motor equipado
GSN	60	Redutor de ângulo direito da série GSZ	15	Servo Motor
	60	Redutor planetário	15/20/25/35/50
	85	Redutor de ângulo direito da série GSZ	15/10/54
	85	Redutor planetário	15/20/25/35/50/54/72/90/180
	130	Redutor de ângulo direito da série GSZ	20/30/36/54
	130	Redutor planetário	30/40/50/54/70/72/90/100/126/180
	200	Redutor de ângulo direito da série GSZ	20/30/36/54
	200	Redutor planetário	30/50/54/72/90/126/180
GSB	60	Redutor de ângulo direito da série GSZ	15	Servo Motor
	60	Redutor planetário	15/20/25/35/50
	85	Redutor de ângulo direito da série GSZ	16/24
	85	Redutor planetário	24/32/40/56/80
	130	Redutor de ângulo direito da série GSZ	20/30
	130	Redutor planetário	30/40/50/70/100
	200	Redutor de ângulo direito da série GSZ	20/30
	200	Redutor planetário	30/40/50/70/100

Combinação de mesa giratória oca com redutor planetário

Combinação de mesa giratória oca com redutor de ângulo direito

6. Que tipo de dispositivo pode usar o atuador rotativo oco?

A tabela giratória oca podia ser aplicada para muitas aplicações como dispositivo de indexação CNC, estágio giratório, radar militar, máquina de marcação a laser, teste de giroscópio, teste de sensor de gravidade, teste de bússola eletrônica de telefone celular e outros produtos eletrônicos precisos. Ele também pode ser usado para articulações do braço do robô, linha de produção de automação, dispositivo de teste, corte a laser, etc.
